製品機能。
メインエンジンは、2〜8 hpの単一の出力である薄い壁設計を備えた完全に密閉されたスクロールコンプレッサーを採用しています。壁の取り付けに適しています。
凝縮ファンは、大きな角度のプラスチックブレードと6極モーターを採用しています。
ユニットのインレットとアウトレットパイプインターフェイスには、設置とメンテナンスに便利な停止バルブが装備されています。

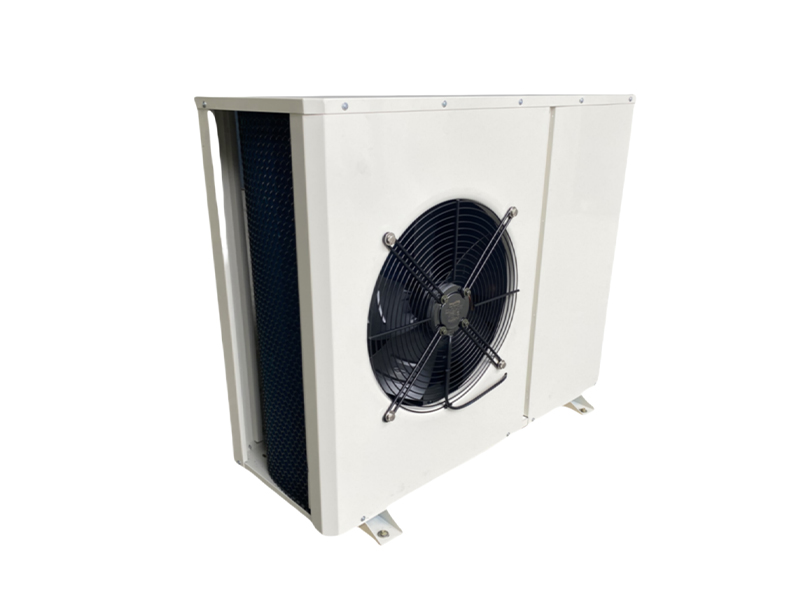

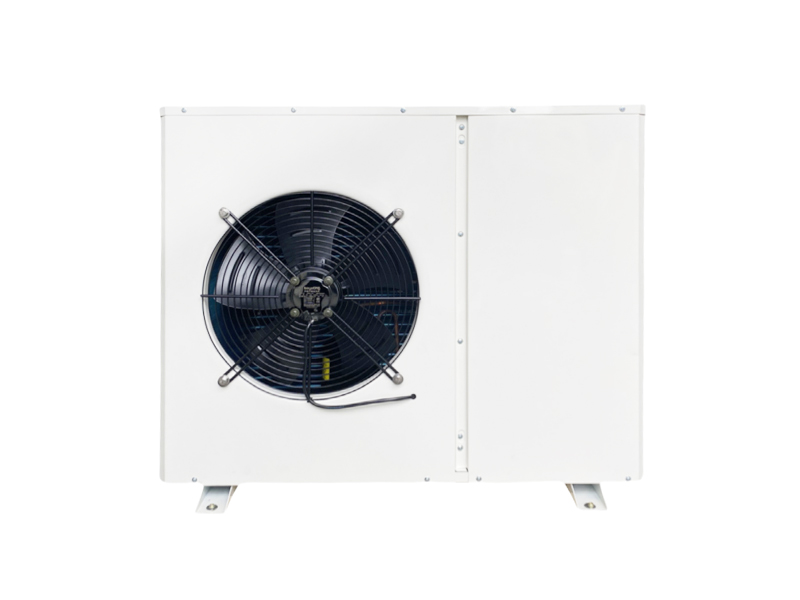

Lタイプのボックスタイプ圧縮凝縮ユニット(一般的に使用されるタイプ)
中および高温の空冷凝縮ユニット
スクロールシリーズ
ユニットのモデル | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-06MH | XB-FNL-08MH | ||
コンプレッサーモデル | ZB15KQ | ZB21KQ | ZB38KQ | ZB45KQ | ZB58KQ | ||
適用可能な蒸発温度(℃) | 0 ℃〜-15℃ | ||||||
冷媒 | R22 | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 1 | 1 | 2 | 2 | 2 | |
空気量(m³/h) | 1*3200 | 1*3200 | 2*3200 | 2*3200 | 2*3200 | ||
ファンの力(W) | 1*60 | 1*60 | 2*60 | 2*60 | 2*60 | ||
コンプレッサーユニット冷却能力 | 蒸発温度0. | 冷却能力(W) | 4775 | 6840 | 11200 | 13850 | 18100 |
電力(W) | 1615 | 2300 | 3570 | 4330 | 5500 | ||
蒸発温度-5℃ | 冷却能力(W) | 3950 | 5710 | 9175 | 11150 | 14925 | |
電力(W) | 1630 | 2280 | 3525 | 4325 | 5490 | ||
蒸発温度-12℃ | 冷却能力(W) | 2985 | 4230 | 6575 | 8560 | 10675 | |
電力(W) | 1660 | 2240 | 3490 | 4345 | 5440 | ||
カップリング | チューブカップリング | φ10 | φ10 | φ12 | φ12 | φ16 | |
吸引カップリング | φ16 | φ16 | φ19 | φ19 | φ22 | ||
寸法 | (a)mmの長さ | 1020 | 1020 | 1020 | 1020 | 1020 | |
(b)mm幅 | 420 | 420 | 420 | 420 | 420 | ||
(h)mmの高さ | 850 | 850 | 1250 | 1250 | 1250 | ||
インストール寸法 | (d)mmの長さ | 590 | 590 | 590 | 590 | 590 | |
(e)mm幅 | 440 | 440 | 390 | 390 | 390 | ||
ユニット標準構成:コンプレッサー、コンデンサー、リザーバー、フィルター、ソレノイドバルブ、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
説明する
1:テーブル内の冷却能力と電力は、32°Cの周囲温度に基づいています。
2:構成は、要件に応じて増加または減少させることができます。
中および高温の空冷凝縮ユニット
ユニットのモデル | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-06MH | XB-FNL-08MH | ||
コンプレッサーモデル | ZB15KQE | ZB21KQE | ZB38KQE | ZB45KQE | ZB58KQE | ||
適用可能な蒸発温度(℃) | -5℃〜-25℃ | ||||||
冷媒 | R404A | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 1 | 1 | 2 | 2 | 2 | |
空気量(m³/h) | 1*3200 | 1*3200 | 2*3200 | 2*3200 | 2*3200 | ||
ファンの力(W) | 1*60 | 1*60 | 2*60 | 2*60 | 2*60 | ||
コンプレッサーユニット冷却能力 | 蒸発温度-15℃ | 冷却能力(W) | 2550 | 3990 | 6750 | 7950 | 9850 |
電力(W) | 2000 | 2650 | 4370 | 5050 | 6630 | ||
蒸発温度-20℃ | 冷却能力(W) | 2020 | 3280 | 5500 | 6540 | 7560 | |
電力(W) | 1980 | 2630 | 4350 | 5030 | 6610 | ||
蒸発温度-25℃ | 冷却能力(W) | 1620 | 2680 | 4700 | 5650 | 6550 | |
電力(W) | 1960 | 2610 | 4330 | 5010 | 6580 | ||
カップリング | チューブカップリング | φ10 | φ10 | φ12 | φ12 | φ16 | |
吸引カップリング | φ16 | φ16 | φ19 | φ19 | φ22 | ||
寸法 | 長さ(a)mm | 1020 | 1020 | 1020 | 1020 | 1020 | |
幅(b)mm | 420 | 420 | 420 | 420 | 420 | ||
高さ(h)mm | 850 | 850 | 1250 | 1250 | 1250 | ||
インストール寸法 | 長さ(d)mm | 590 | 590 | 590 | 590 | 590 | |
幅(E)mm | 440 | 440 | 390 | 390 | 390 | ||
ユニット標準構成:コンプレッサー、コンデンサー、リザーバー、フィルター、ソレノイドバルブ、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
説明する
1:テーブル内の冷却能力と電力は、32°Cの周囲温度に基づいています。
2:構成は、要件に応じて増加または減少させることができます。

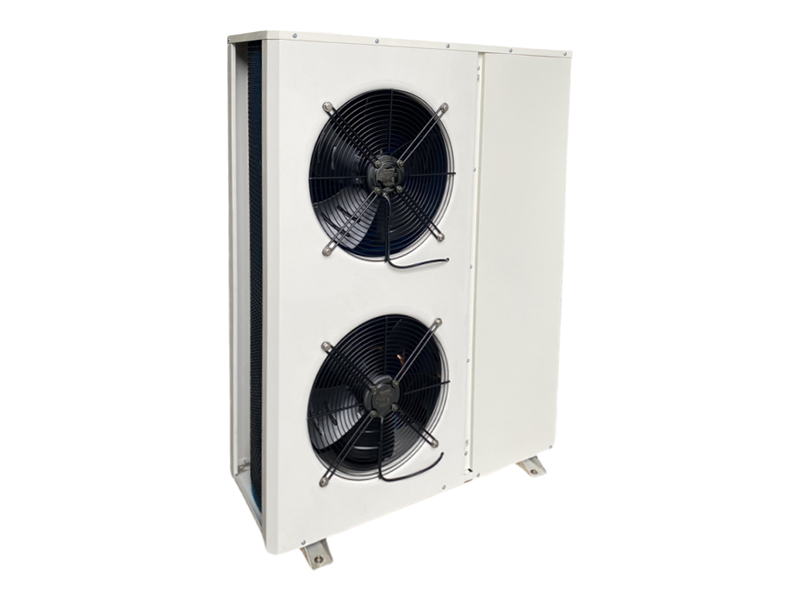

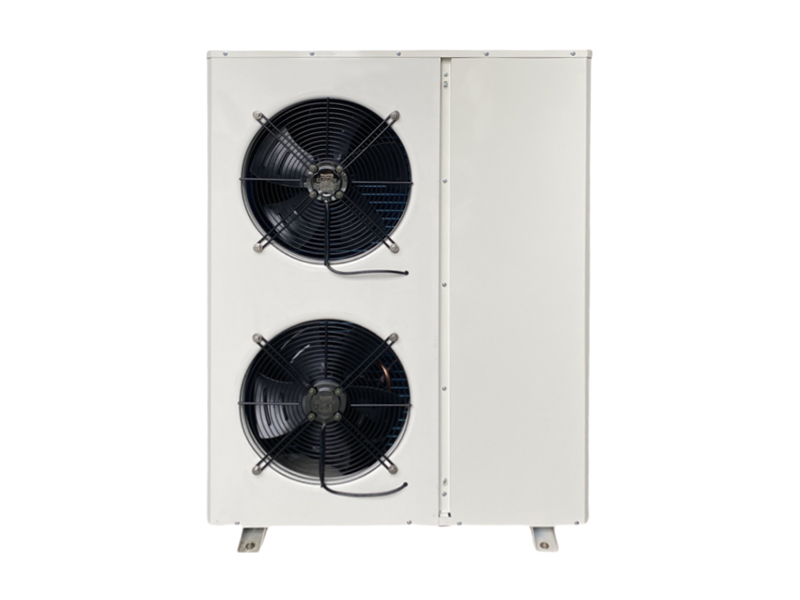

Lタイプのボックスタイプ圧縮凝縮ユニット(改良バージョン)
中および高温の空冷凝縮ユニット
スクロールシリーズ
ユニットのモデル | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-05MH | XB-FNL-06MH | ||
コンプレッサーモデル | ZB15KQ | ZB21KQ | ZB38KQ | ZB38KQ | ZB45KQ | ||
適用可能な蒸発温度(℃) | 0 ℃〜-15℃ | ||||||
冷媒 | R22 | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 1 | 1 | 1 | 2 | 1 | |
空気量(m³/h) | 1*2700 | 1*3500 | 1*6400 | 2*3500 | 1*6400 | ||
ファンの力(W) | 1*145 | 1*190 | 1*320 | 2*190 | 1*320 | ||
コンプレッサーユニット冷却能力 | 蒸発温度0. | 冷却能力 | 4775 | 6840 | 11200 | 11200 | 13850 |
電力(W) | 1615 | 2300 | 3570 | 3570 | 4330 | ||
蒸発温度-5℃ | 冷却能力 | 3900 | 5710 | 9175 | 9175 | 11150 | |
電力(W) | 1630 | 2280 | 3525 | 3525 | 4325 | ||
蒸発温度-12℃ | 冷却能力 | 2985 | 4230 | 6575 | 6575 | 8560 | |
電力(W) | 1660 | 2240 | 3490 | 3490 | 4345 | ||
カップリング | チューブカップリング | φ10 | φ10 | φ12 | φ12 | φ12 | |
吸引カップリング | φ16 | φ16 | φ19 | φ19 | φ19 | ||
寸法 | 長さ(a)mm | 960 | 1110 | 1110 | 1110 | 1110 | |
幅(b)mm | 470 | 520 | 520 | 520 | 520 | ||
高さ(h)mm | 690 | 790 | 890 | 1250 | 990 | ||
インストール寸法 | 長さ(d)mm | 590 | 590 | 590 | 590 | 590 | |
幅(E)mm | 390 | 440 | 440 | 440 | 440 | ||
ユニット標準構成:コンプレッサー、コンデンサー、リザーバー、フィルター、ソレノイドバルブ、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
中および高温の空冷凝縮ユニット
スクロールシリーズ
ユニットのモデル | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-05MH | XB-FNL-06MH | ||
コンプレッサーモデル | ZB15KQE | ZB21KQE | ZB38KQE | ZB38KQE | ZB45KQE | ||
適用可能な蒸発温度(℃) | -5℃〜-25℃ | ||||||
冷媒 | R404A | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 1 | 1 | 1 | 2 | 1 | |
空気量(m³/h) | 1*2700 | 1*3500 | 1*6400 | 2*3500 | 1*6400 | ||
ファンの力(W) | 1*145 | 1*190 | 1*320 | 2*190 | 1*320 | ||
コンプレッサーユニット冷却能力 | 蒸発温度-15℃ | 冷却能力 | 2550 | 3990 | 6750 | 6750 | 7950 |
電力(W) | 2000 | 2650 | 4370 | 4370 | 5050 | ||
蒸発温度-20℃ | 冷却能力 | 2020 | 3280 | 5500 | 5500 | 6540 | |
電力(W) | 1980 | 2630 | 4350 | 4350 | 5030 | ||
蒸発温度-25℃ | 冷却能力 | 1620 | 2680 | 4700 | 4700 | 5650 | |
電力(W) | 1960 | 2610 | 4330 | 4330 | 5010 | ||
カップリング | チューブカップリング | φ10 | φ10 | φ12 | φ12 | φ12 | |
吸引カップリング | φ16 | φ16 | φ19 | φ19 | φ19 | ||
寸法 | 長さ(a)mm | 960 | 1110 | 1110 | 1110 | 1110 | |
幅(b)mm | 470 | 520 | 520 | 520 | 520 | ||
高さ(h)mm | 690 | 790 | 890 | 1250 | 990 | ||
インストール寸法 | 長さ(d)mm | 590 | 590 | 590 | 590 | 590 | |
幅(E)mm | 390 | 440 | 440 | 440 | 440 | ||
ユニット標準構成:コンプレッサー、コンデンサー、リザーバー、フィルター、ソレノイドバルブ、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
説明する
1:テーブル内の冷却能力と電力は、32°Cの周囲温度に基づいています。
2:構成は、要件に応じて増加または減少させることができます。
3:lfセミハーメチックコンプレッサーをカスタマイズできます。SKOコールドチェーンカンパニーの販売代理店にお問い合わせください。
ユニットのモデル | XB-FNL-06MH | XB-FNL-08MH | XB-FNL-10MH | XB-FNL-12MH | XB-FNL-15MH | ||
コンプレッサーモデル | ZB45KQ | ZB58KQ | ZB76KQ | ZB88KQ | ZB114KQ | ||
適用可能な蒸発温度(℃) | 0 ℃〜-15℃ | ||||||
冷媒 | R22 | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 2 | 2 | 2 | 2 | 4 | |
空気量(m³/h) | 2*3500 | 2*4500 | 2*4500 | 2*6400 | 4*3500 | ||
ファンの力(W) | 2*190 | 2*230 | 2*230 | 2*320 | 4*190 | ||
コンプレッサーユニット冷却能力 | 蒸発温度-0℃ | 冷却能力 | 13850 | 18100 | 24600 | 28400 | 36100 |
電力(W) | 4330 | 5500 | 7525 | 8200 | 10960 | ||
蒸発温度-5℃ | 冷却能力 | 11150 | 14925 | 20600 | 23450 | 29350 | |
電力(W) | 4325 | 5490 | 7175 | 8125 | 10880 | ||
蒸発温度-12℃ | 冷却能力 | 8560 | 10675 | 15550 | 17700 | 21800 | |
電力(W) | 4345 | 5440 | 7025 | 7900 | 9610 | ||
カップリング | チューブカップリング | φ12 | φ16 | φ16未確認 | φ19未力 | φ19未力 | |
吸引カップリング | φ19 | φ22 | φ28未確認 | φ28未確認 | φ35未確認 | ||
寸法 | 長さ(a)mm | 1110 | 1110 | 1300 | 1450 | 1700 | |
幅(b)mm | 520 | 520 | 580 | 630 | 630 | ||
高さ(h)mm | 1250 | 1290 | 1390 | 1390 | 1390 | ||
インストール寸法 | 長さ(d)mm | 590 | 590 | 770 | 870 | 555*555 | |
幅(E)mm | 440 | 440 | 500 | 550 | 570 | ||
ユニットの標準構成:コンプレッサー、コンプレッサー排気角バルブ、ショックチューブ(10HP以上)、コンデンサー、液体貯留層、フィルター、ソレノイドバルブ、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
説明する
1:テーブル内の冷却能力と電力は、32°Cの周囲温度に基づいています。
2:構成は、要件に応じて増加または減少させることができます。
3:lfセミハーメチックコンプレッサーをカスタマイズできます。SKOコールドチェーンカンパニーの販売代理店にお問い合わせください。
ユニットのモデル | XB-FNL-06MH | XB-FNL-08MH | XB-FNL-10MH | XB-FNL-13MH | XB-FNL-15MH | ||
コンプレッサーモデル | ZB45KQE | ZB58KQE | ZB76KQE | ZB95KQE | ZB114KQE | ||
適用可能な蒸発温度(℃) | -5℃〜-25℃ | ||||||
冷媒 | R404A | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 2 | 2 | 2 | 2 | 4 | |
空気量(m³/h) | 2*3500 | 2*4500 | 2*4500 | 2*6400 | 4*3500 | ||
ファンの力(W) | 2*190 | 2*230 | 2*230 | 2*320 | 4*190 | ||
コンプレッサーユニット冷却能力 | 蒸発温度-15℃ | 冷却能力 | 7950 | 9850 | 14100 | 16800 | 19750 |
電力(W) | 5050 | 6630 | 8660 | 11200 | 13300 | ||
蒸発温度-20℃ | 冷却能力 | 6540 | 7560 | 11800 | 12300 | 14880 | |
電力(W) | 5010 | 6580 | 8610 | 11100 | 13200 | ||
蒸発温度-25℃ | 冷却能力 | 5650 | 6550 | 10300 | / | / | |
電力(W) | 4950 | 6530 | 8560 | / | / | ||
カップリング | チューブカップリング | φ12 | φ16 | φ16未確認 | φ19未力 | φ19未力 | |
吸引カップリング | φ19 | φ22 | φ28未確認 | φ28未確認 | φ35未確認 | ||
寸法 | 長さ(a)mm | 1110 | 1110 | 1300 | 1450 | 1700 | |
幅(b)mm | 520 | 520 | 580 | 630 | 630 | ||
高さ(h)mm | 1250 | 1290 | 1390 | 1390 | 1390 | ||
インストール寸法 | 長さ(d)mm | 590 | 590 | 770 | 870 | 555*555 | |
幅(E)mm | 440 | 440 | 500 | 550 | 570 | ||
ユニットの標準構成:コンプレッサー、コンプレッサー排気角バルブ、ショックチューブ(10HP以上)、コンデンサー、液体貯留層、フィルター、ソレノイドバルブ、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
説明する
1:テーブル内の冷却能力と電力は、32°Cの周囲温度に基づいています。
2:構成は、要件に応じて増加または減少させることができます。
3:セミハーメチックコンプレッサーをカスタマイズできる場合は、Sko Cold Chain Companyの販売代理店にお問い合わせください。
Lタイプのボックスタイプの圧縮凝縮ユニット(改善)
中および高温の空冷凝縮ユニット半妊娠シリーズ
ユニットのモデル | XB-FNL-15MH | XB-FNL-20MH | XB-FNL-22MH | XB-FNL-25MH | XB-FNL-30MH | ||
コンプレッサーモデル | 4PES-15 | 4nes-20 | 4JE-22 | 4he-25 | 4GE-30 | ||
適用可能な蒸発温度(℃) | -5°C〜-15°C | ||||||
冷媒 | R22 | ||||||
電源 | 380V/50Hz | ||||||
コンデンサー | ファンの量(のみ) | 4 | 4 | 4 | 4 | 4 | |
空気量(m³/h) | 4*4500 | 4*4500 | 4*6400 | 4*6400 | 4*7300 | ||
ファンの力(W) | 4*250 | 4*250 | 4*320 | 4*320 | 4*350 | ||
コンプレッサーユニット冷却能力 | 蒸発温度-0℃ | 冷却能力 | 29820 | 34570 | 38600 | 44550 | 51050 |
電力(W) | 9.9 | 10.6 | 13.1 | 15.1 | 17.85 | ||
蒸発温度-5℃ | 冷却能力 | 24200 | 28050 | 31320 | 36150 | 41500 | |
電力(W) | 9.16 | 9.96 | 12.1 | 14.1 | 16.53 | ||
蒸発温度-12℃ | 冷却能力 | 19330 | 22370 | 25020 | 28920 | 33270 | |
電力(W) | 8.35 | 9.17 | 11 | 12.75 | 15.1 | ||
カップリング | チューブカップリング | φ19未力 | φ19未力 | φ22未確認 | φ22未確認 | φ25未確認 | |
吸引カップリング | φ42未確認 | φ42未確認 | φ42未確認 | φ54未確認 | φ54未確認 | ||
寸法 | 長さ(a)mm | 1880 | 2030 | 2030 | 2030 | 2130 | |
幅(b)mm | 700 | 700 | 800 | 800 | 900 | ||
高さ(h)mm | 1190 | 1290 | 1290 | 1490 | 1490 | ||
インストール寸法 | 長さ(d)mm | 730730 | 755*755 | 755*755 | 755*755 | 755*755 | |
幅(E)mm | 660 | 660 | 760 | 760 | 860 | ||
ユニット標準構成:コンプレッサー、ショックアブソーバー、オイルセパレーター、コンデンサー、液体貯留層、フィルター、ソレノイドバルブ、差圧(オプション)、圧力制御、圧力ゲージ、ジャンクションボックスなど。 |
説明する
1:テーブル内の冷却能力と電力は、32°Cの周囲温度に基づいています。
2:要件に応じて構成を増加または減少させることができます;
