以下はその方法の技術的な内訳です。 蒸発凝縮器 仕事:

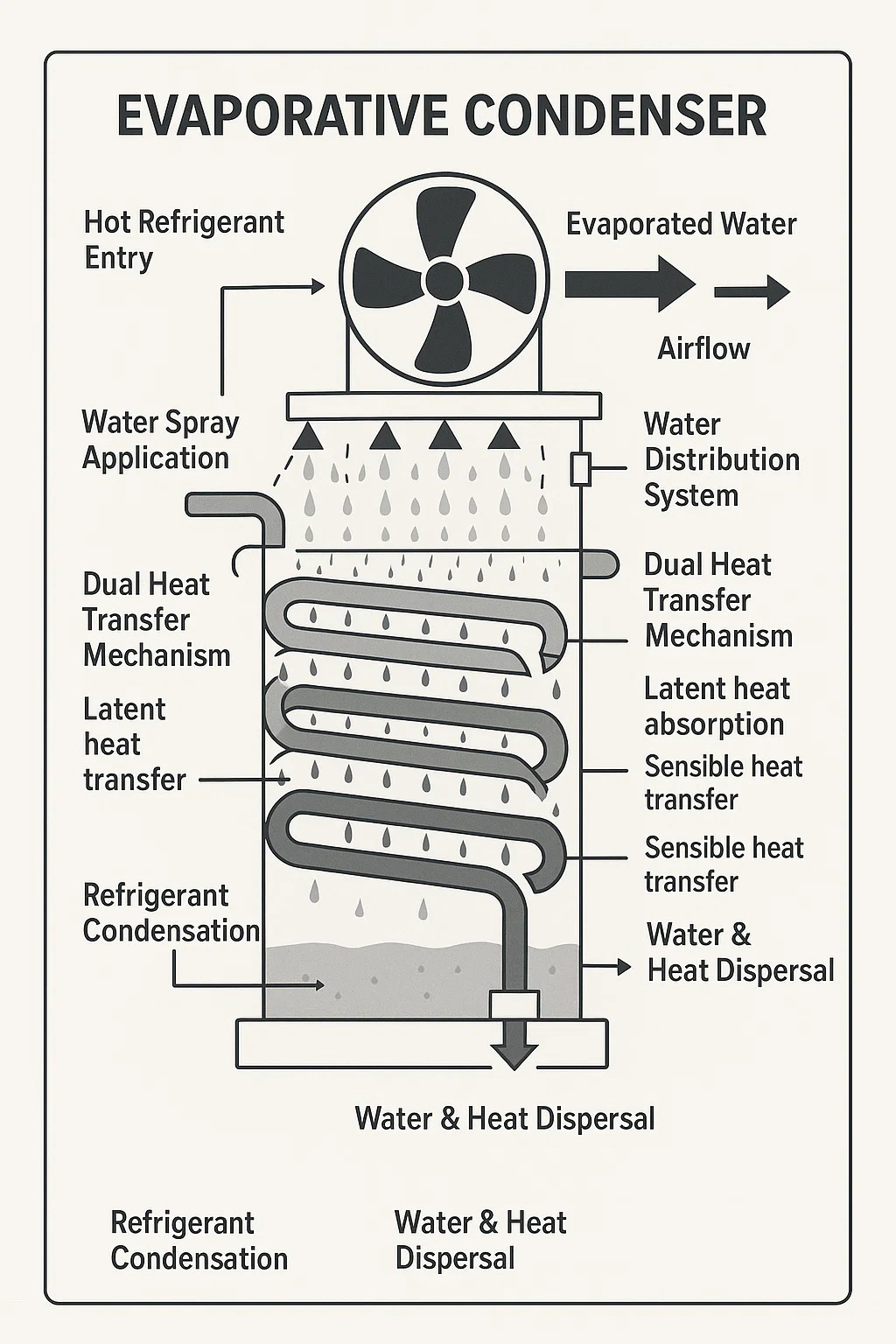

■基本的な動作原理
蒸発凝縮器は、空冷と水の蒸発を組み合わせて熱を遮断します。顕熱伝達のみに依存する標準的なコンデンサーとは異なり、水の蒸発時の潜熱吸収を利用します。
■ステップバイステップの操作
▸高温冷媒入口
コンプレッサーからの高温高圧蒸気がコンデンサーのコイル状チューブに入ります。
▸水スプレーの適用
ポンプが冷媒コイルの外側に水を継続的にスプレーします。
水がチューブの表面を覆い、薄い膜を形成します。
▸強制エアフロー相互作用
ファンは湿ったコイル束を通して周囲の空気を引き込みます。
空気の流れにより、コイル上の水膜の蒸発が促進されます。
▸二重熱伝達機構
潜熱吸収: 冷媒蒸気のエネルギーが水に伝わり、蒸発が起こります。
顕熱伝達: 空気の流れにより、冷媒と未蒸発の水から残留熱が奪われます。
▸冷媒の凝縮
熱損失により、冷媒蒸気が凝縮してコイル内で高圧の液体になります。
▸水と熱の分散
蒸発した水は蒸気として排気中に排出されます。
蒸発しなかった水は再循環のためにサンプに集まります。
■主要なシステムコンポーネント
コイルバンドル:冷媒入りチューブ(銅/ステンレス)。
配水システム: スプレー ノズル、ポンプ、排水タンク。
ファン: 誘導通風 (上部取り付け) または強制通風 (側面取り付け)。
ドリフトエリミネーター: 排気とともに水滴が逃げるのを防ぎます。
■重要な効率要素
▸湿球温度依存性
凝縮温度は周囲の湿球温度 (乾球温度ではない) に近づくため、空冷ユニットよりも低いヘッド圧力が可能になります。
▸水質管理
硬水からのスケールにより熱伝達が低下するため、化学処理/軟化が必要になります。
ブリードオフバルブはミネラル濃度を制御します。
▸凍結防止
グリコール添加剤またはドレンダウンシステムにより、冬の氷による損傷を防ぎます。
■実際の故障モード
▸メンテナンスを怠った場合の結果
ノズルの詰まり → 水の分布の不均一 → ドライスポット → 冷媒の過熱。
スケールの蓄積 → 断熱チューブ → 30% の効率損失。
未処理の貯水池でのレジオネラ菌の増殖。
▸エアフローの制限
コイルまたはファンブレードをブロックする塵/破片 → 蒸発の減少 → コンプレッサーの過負荷。
▸これが「エバポレーター」ではない理由
蒸発器は熱を吸収します (屋内の AC コイルなど)。
蒸発コンデンサーが熱を遮断します (屋外機能)。
