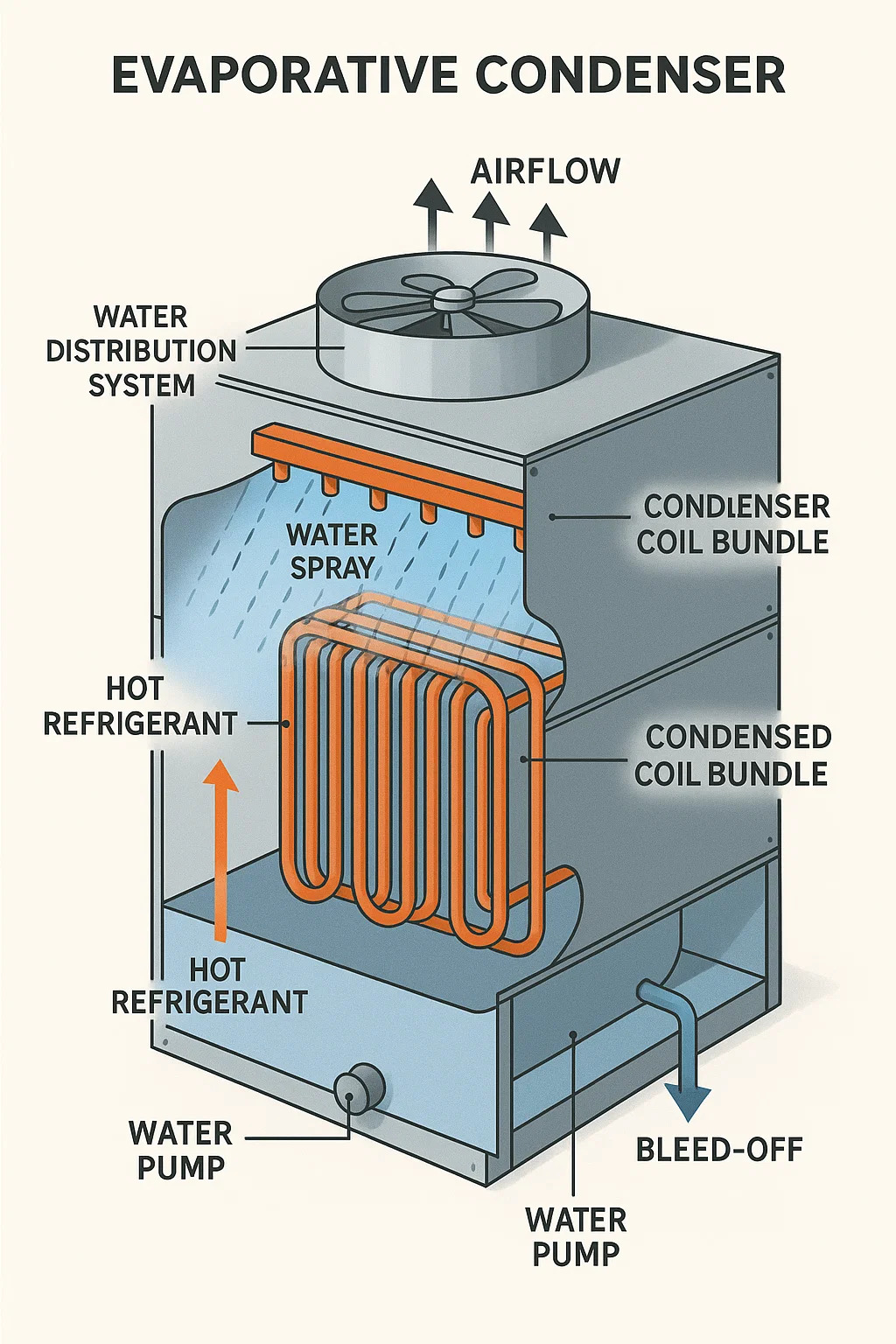

アン 蒸発凝縮器 空冷と水の蒸発を統合して、冷凍システムからの熱を排除します。その設計と動作は標準の空冷コンデンサーとは根本的に異なります。
1. 基本的な動作原理
複合熱伝達:
冷媒の熱は次の両方を介して放散されます。
顕熱伝達（空冷コイル）
潜熱吸収（水分蒸発）
水スプレーシステム:
ポンプは水を凝縮器コイル上に循環させます。
水の蒸発はかなりの熱を吸収し、冷媒の凝縮温度を低下させます。
2. 重要なコンポーネント
コンデンサーコイルバンドル:
高温の冷媒が流れる配管回路。
通常、耐食性の場合は銅またはステンレス鋼。通常、耐食性の場合は銅またはステンレス鋼。
配水システム:
スプレーノズルはコイルを均一にコーティングします。ノズルが詰まるとドライスポットが発生し、効率が低下します。
ファンとエアフロー:
強制通風 (ファンがユニットの上にある) または誘起通風 (ファンが下にある) 構成。
空気が飽和したコイルを通過し、蒸発が加速されます。
排水および水処理:
水を集めて再循環します。
ブリードオフバルブがミネラル濃度を制御します。
3. 主な利点
高い周囲温度での優れた効率:
水の蒸発により、乾球温度よりも低い温度で凝縮が可能になります。
コンプレッサーの作業負荷の軽減:
ヘッド圧力が低いため、乾燥気候では空冷ユニットと比較してエネルギー使用量が 20 ～ 30% 削減されます。
コンパクトな設置面積:
より小さなコイル表面と乾燥した小さなコイル表面と乾燥したコンデンサーで同等の熱遮断を処理します。
4. 運用上の制約
水質には次のことが求められます。
硬水はミネラルスケールの原因となります。柔軟剤/化学処理が必要です。
不適切な治療はレジオネラ菌増殖の危険性があります。
凍結防止:
冬季の運転にはグリコール添加剤または寒冷地での排水が必要です。
ドリフトと水の損失:
風は水滴を運びます (「ドリフト」) - エリミネーター バッフルが必要です。
蒸発により水が消費されます。干ばつ地域では持続不可能です。
5. 理想的な用途
産業用冷凍装置 (冷蔵倉庫、食品加工)。
高温環境（砂漠気候）。
水は豊富だが電気容量が限られている場所。
メンテナンスの必須事項:
スケール除去: 酸洗浄コイルを年に一度。除去: 酸洗浄コイルを年に一度。
ドリフトエリミネーターのクリーニング: 空気の流れの遮断を防ぎます。
バイオプロトコル: 水道システムの四半期ごとのレジオネラ菌検査。
